    在我们设计硬件系统的时候，经常有这样的困扰，有很长距离的控制线或者通讯线连接两个控制系统，而这样的系统在面对一些外部干扰，如射频干扰或者快速电脉冲群干扰时，非常容易造成两个系统之间的控制失效，或者通讯误码。面对这样的情况，隔离电路是一个很好的解决方案，它可以用很低的成本来解决通讯的干扰问题。甚至同一个电路板之间，功率部分对控制单元的干扰也可以利用隔离电路来增强其稳定性。

    隔离电路的目的

    隔离电路的主要目的，是将两个系统之间的电气连接关系通过“电光-光电”转换器件，或者“电磁-磁电”转换器件来切断。所谓电气系统的切断，即不仅指控制信号的隔离，同样也是指两个部分的“地”信号完完全全隔离开来。这样的话，两个电路之间就没有了直接存在的电气关系，因而两个系统之间的射频辐射或者传导辐射也无法互相干扰，从而起到了抗干扰的目的。

    而在“电光-光电”隔离器件中，我们一般选用光耦隔离器件，光耦合器的输入端属于电流型工作的低阻元件，因而具有很强的共模抑制能力。所以，它在长线传输信息中作为终端隔离元件可以大大提高信噪比。在计算机数字通信及实时控制中作为信号隔离的接口器件，可以大大增加计算机工作的可靠性。

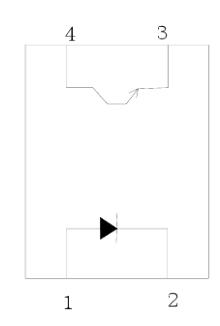

    日常使用中，最常用也***的光耦为“xx817”光耦，很多厂家都有生产其兼容产品的光耦，其中最**的两家就是夏普的PC817以及亿光的EL817。每个817系列的光耦又分成ABCD四个档次，当然现在光耦产品越来越成熟，已经完全不止这四个等级了。

    这四个等级反应了光耦在日常使用时的CTR值的大小，光耦合器的电流传输比（CTR）是发光管的电流和光敏三极管的电流比的最小值。光耦合器的电流传输比合理的范围为50%~200%。当CTR200%时，光耦就会变得非常灵敏，电路启动或者负载突变时造成的电源波动很可能会造成光耦的误触发，所以在选用光耦时，一定要注意这个参数。

    从817光耦的“If-Vce”曲线中，我们可以看出其和三极管具有相似的电流电压曲线，同样地，如果我们只用光耦作数字信号隔离的时候，仅仅只需要让光耦工作在非线性区即可。

    以下的电路即为光耦隔离的常用电路，当MCU-PIN输出低电平时，U1的发光二极管导通，发光二极管就发光，输出测的光敏三极管就导通，而此时Q1导通，继电器吸合。当MCU-PIN为高电平时，U1的发光二极管不导通，发光二极管就不发光，输出测的光敏三极管就导通，而此时Q1截至，继电器断开。在选用光耦时，特别是在用光耦隔离一些有频率的信号时，一定要注意光耦的转换频率。

    以上就是本文的全部内容，如果觉得本文对您有所帮助，请持续关注本司网站https://www.a-semi.com以及“先进光半导体”微信公众号，我们将给您带来更多新闻资讯和知识科普！
